智慧电源保护(IPS)

创见除了提供基本的电源保护(PS)功能,更进一步使用独家专利智慧电源保护(Intelligent Power Shield; IPS)机制来降低断电时数据损毁的风险,确保数据完整性。

什么是智慧电源保护?

智慧电源保护(IPS)是一项专为具有DRAM快取的固态硬盘(Solid State Drive; SSD)量身订作的技术,主机突然断电时,它能维持电压,以确保数据传输的完整性。透过增加电容数量,IPS可以延长时间让资料完成传输。当电源重新被打开后,电容会扮演蓄电电池的角色透过电脑来充电。若电源意外中断,这些充好电的电容会持续供电给SSD,让数据可以完整的被写入。

IPS 如何运作?

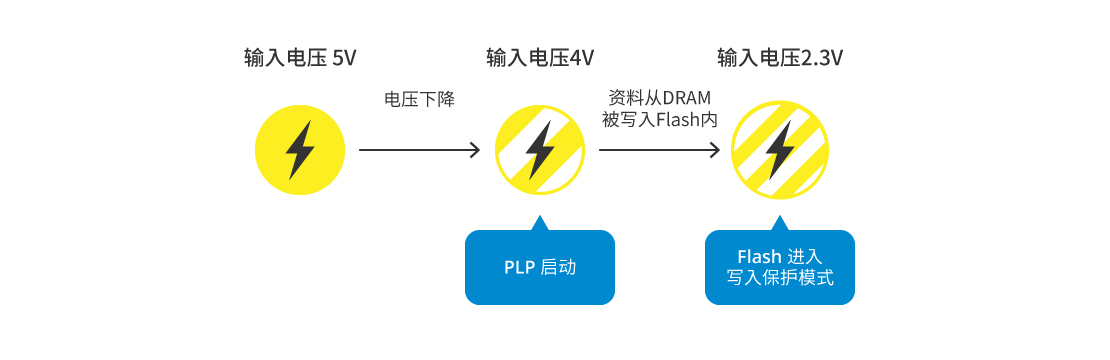

SSD搭载了电压侦测器用以持续监控主机的电压电位。以SSD452P为例,万一电压突然流失,从5V下降到4V时,电压侦测器会触动IPS系统。在这个状态下,IPS 会确保数据信息完整地储存在内存内,内置的电容会持续提供足够的电力让数据从DRAM快取中储存到Flash内。当电压低于2.3V时,Flash会进入写入保护模式,届时数据将再也无法被写入内存。

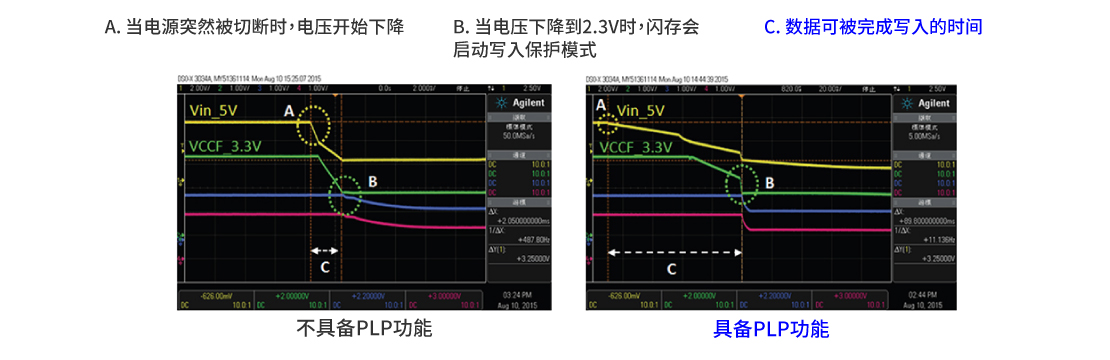

有/无搭载IPS的不正常断电情形

透过延长瞬间断电与SSD进入写入保护模式两者间隔的时间,IPS可以让更多暂存于DRAM快取的资料写入Flash内。


有搭载IPS的SSD,在电压降至2.3V写入保护模式之前,会有至少75毫秒的时间让数据写入Flash内。无搭载IPS的SSD仅有2毫秒的写入时间。

为了确保更高的可靠度,创见的IPS技术透过 Ulink机台搭配Ulink DriveMaster软件来检测电源中断的保护机制,每次测试循环都包含以下步骤:

  1. 主机对控制器下达写入指令
  2. 控制器将数据存入DRAM快取中
  3. Ulink关闭主机电源。当VDT侦测到电压降至4V,数据从DRAM的快取存入Flash
  4. Ulink将主机电源打开,对比主机内部数据与SSD Flash内部数据,如果有发现数据不一致,则显示「比对错误」的字样

创见的IPS经过3,000次的循环测试后,检测结果,资料不一致的次数为0。

IPS 和 PS 的比较

创见取得了IPS的独家专利。为求更高的效能表现,创见选用更优质的零件,如:利用先进的电压侦测器来启动IPS。除此之外,创见使用钽质电容─高电荷负载及精巧尺寸的电容,让SSD能够在较严苛的环境下运作更加稳定。相较之下,作为初阶功能的PS尽管并不需要添加额外的电容,仍然可以简单地监控SSD的供电变化。与IPS不同的是,PS并不会制造缓冲时间来让闪存完成更多写入。

IPS PS
硬件 透过内置的电压侦测器(VDT)以及附加的钽质电容(Polymer Tantalum Capacitor; PTC), 在电压从4V降到2.3V前,IPS提供了更多的时间让数据从DRAM快取写入Flash内。 当外部电压降至特定电压时,控制器内部的电压检测电路VDT会启动PS功能,停止接收新的写入Flash指令。
韧体 IPS一旦被启动后,固件会自动地将数据从DRAM快取存入Flash。 SSD控制器停止接收写入指令,确保闪存内既有数据的完整性。
软件 透过创见Scope Pro监控软件,检测SSD钽电容的电容值,确保在恶劣条件下运作的稳定性。 --

总结

创见的SSD整合智慧电源保护机制,可确保数据传输的可靠度,将意外断电而导致的设备损毁机率降至最低。有关电源保护(PS),请参考这里
